應用背景

大型水電站的裝機容量普遍都超過100MW，轉子溫度分布是影響發電機組安全運行的重要參數。由于轉子不斷旋轉，轉子內部溫度數據監測存在很大困難。

系統簡介及原理

該系統結合當今最先進的光纖光柵感知技術和大型旋轉設備信號轉換技術，將發電機組轉子勵磁引線溫度準確測量，并通過無線光轉換裝置傳輸?shù)綘顟B(tài)監測屏進行顯示。

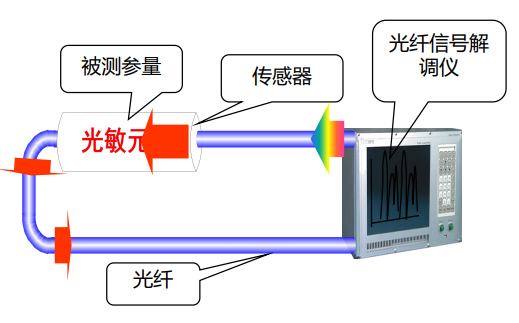

光纖光柵溫度傳感原理主要是利用光纖材料自然的光敏特性，沿纖芯軸向形成的一種折射率周期性分布的光柵區，隨著測點溫度的變化，光柵區的珊距也發生變化，反射光中心波長發生相應的變化，對反射光波長進行解調分析，可以反應測點的溫度。

系統特點

針對大型旋轉設備，獨有的核心專利技術，解決轉子信號傳輸難題

·本質安全，適用易燃、易爆場所

• 光傳輸，抗電磁干擾，高精度，適合強電磁場區域

• 尺寸小，重量輕，便于施工安裝、易于組網

• 光纖性能穩定，壽命長，適合長期安全監測

• 測量精度高，能夠準確反映待測結構表面真實溫度

• 能夠?qū)Χ喾N物理量進行同時測量，實現分布式組網

• 動靜信號裝置，很好地解決了轉子內部動態信號傳輸問題

系統組成

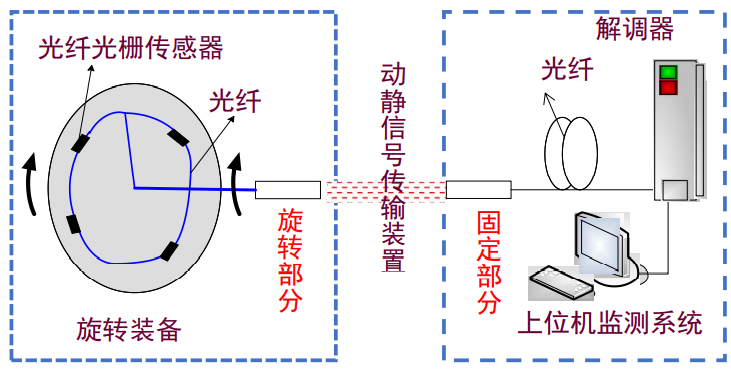

主要包含： ·光纖光柵傳感器

·動靜信號轉換裝置  ·光纖光柵解調儀

·光纖傳感溫度監測軟件

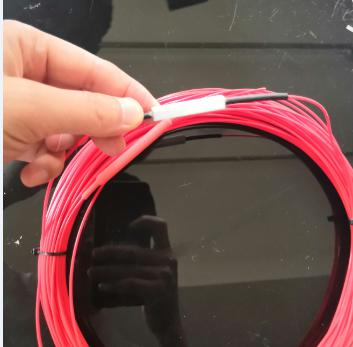

·光纖光柵溫度傳感器

采用耐高溫、絕緣的特種材料作為封裝基體（不同的運用場合具有不同的封裝材料和形式）

·光纖光柵解調儀光纖傳感溫度監測軟件具有強大的數據庫，可以實現多種功能，包括溫度趨勢曲線、歷史、溫度曲線、統計報表、數據存儲管理等(可根據用戶需求進行開發)。

·光纖傳感溫度監測軟件 它是光纖光柵傳感的專業應用軟件，強大的數據庫，可以實現多種功能，包括溫度趨勢曲線、歷史、溫度曲線、統計報表、數據存儲管理等（可根據用戶需求進行開發）。

·動靜信號轉換裝置

實例展示

檢修公司傳感器安裝、光纖熔接、系統調試施工現場

現場轉機調試

轉子測溫系統狀態監測屏
