一、系統概述
1.1研發背景
水輪機頂蓋是水輪發電機組重要的封水承壓部件，頂蓋螺栓的聯接情況是機組安裝、運行維護的關鍵工序之一。這個部位的螺栓一旦出現預緊力松弛或疲勞斷裂的問題，將會產生災難性的后果。
1.2系統原理

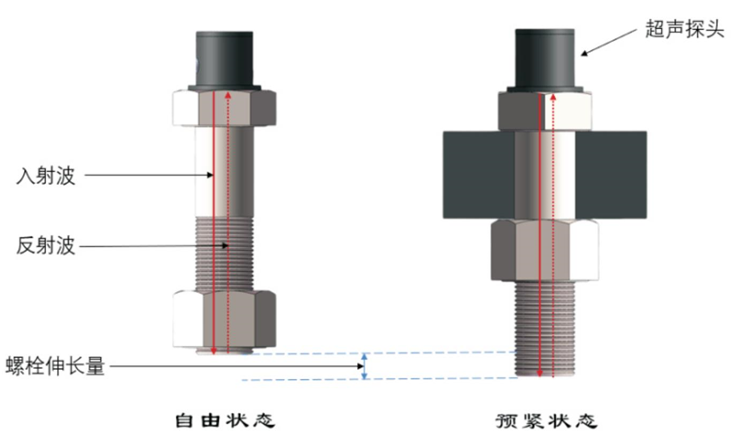

超聲波應力監測技術采用超聲法檢測螺栓的法向應力超聲波在材料中傳播時間與應力呈現一定線性關系，通過精確測量聲波的傳播速度或聲時，然后根據預先標定的應力與時差關系曲線精確計算出構件的法向應力，該技術成熟、可靠，能測量構件絕對應力，同時可以監測螺栓的斷裂。
二、系統結構

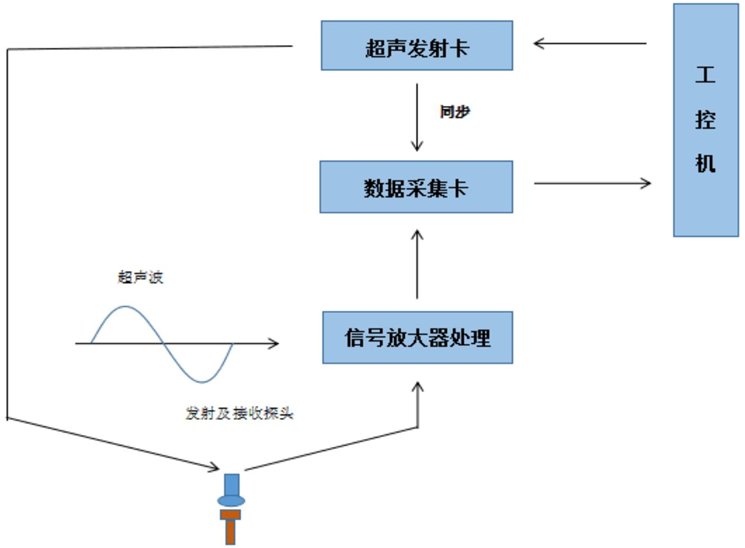

系統通過超聲發射卡產生激勵信號，超聲探頭接收到系統產生的激勵脈沖后，產生超聲波信號，超聲探頭接收到的信號被采集卡接收，經過前置濾波，然后再經過增益放大，再經過ADC模數轉換芯片轉換成數字信號，送到信號處理模塊進行信號分析，然后上傳到工控機進行顯示。
三、技術特點
傳感器技術特點

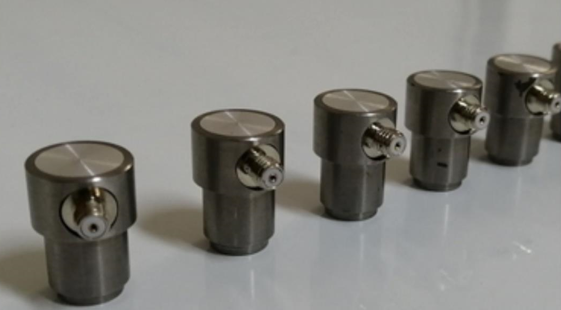

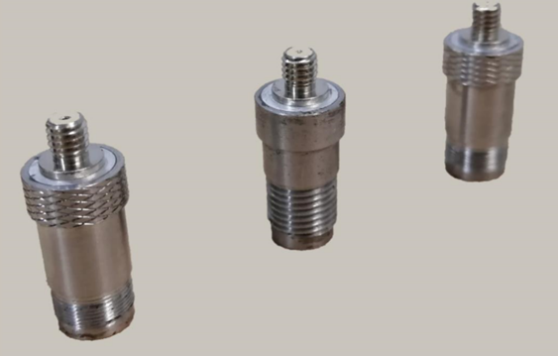

·接口型號：M5，接口位置設計靈活，可直出，可側出·探頭直徑：10mm，更小的直徑可以產生更大的超聲主瓣，轉換效率更高·諧振頻率：5MHz，更大的頻率可以檢測更小的缺陷

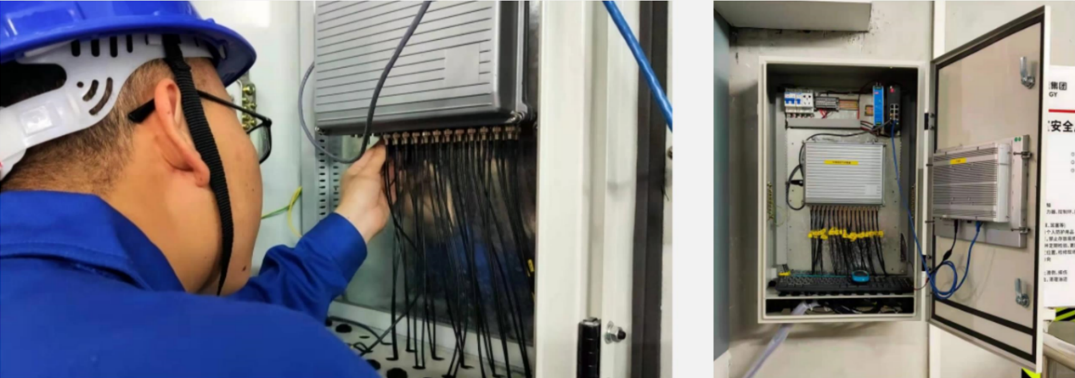

32通道采集盒樣機
測量精度高：
·100M采樣率、16位精度·ns級分辨率
·MPa級檢測精度測量范圍廣：
·最高400V激勵電壓·探頭直徑小，可產生更大的超聲主瓣，可測量2m長的螺栓
四、系統軟件及功能
4.1超聲系統采集端軟件

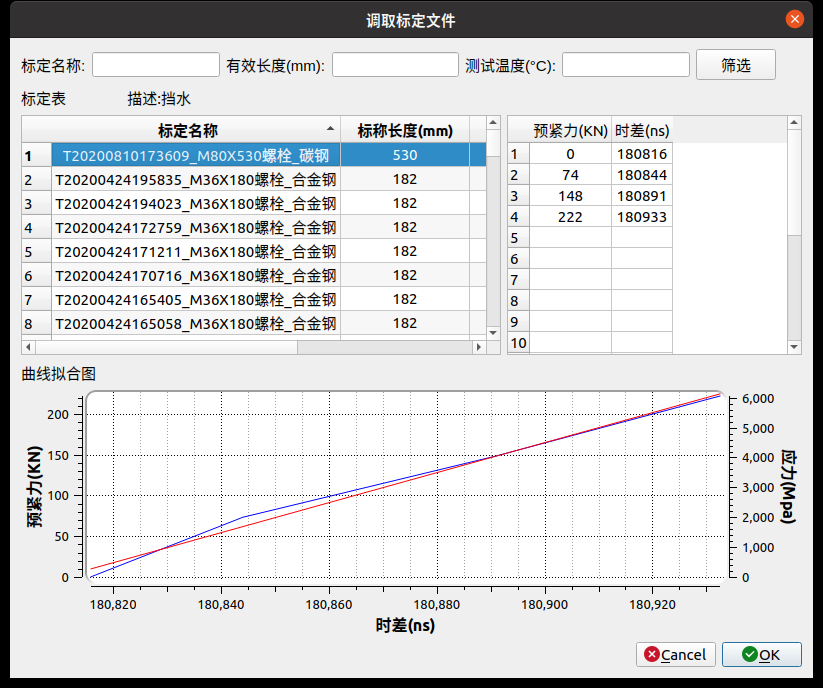

·螺栓拉力曲線標定
·應用測試功能

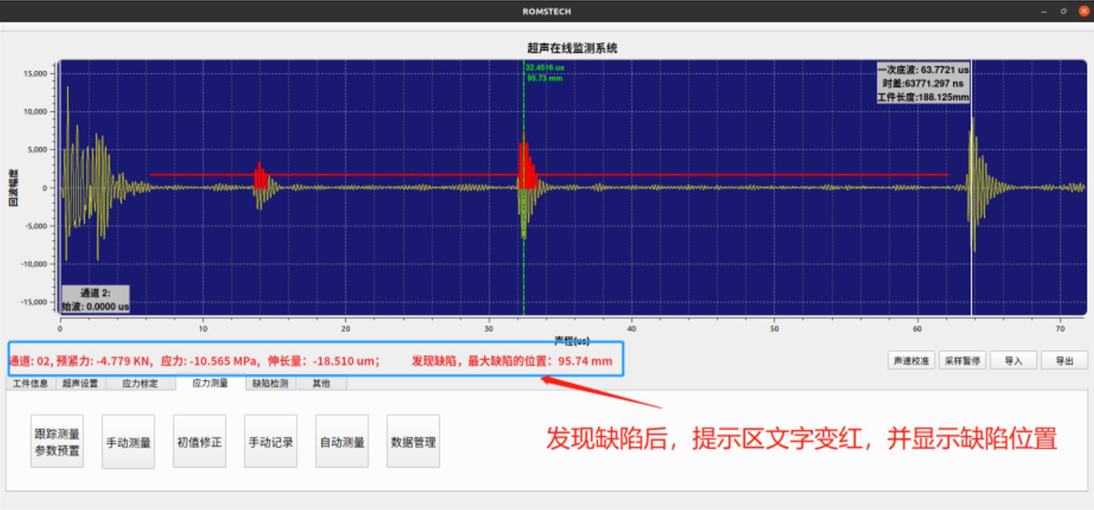

·缺陷檢測功能

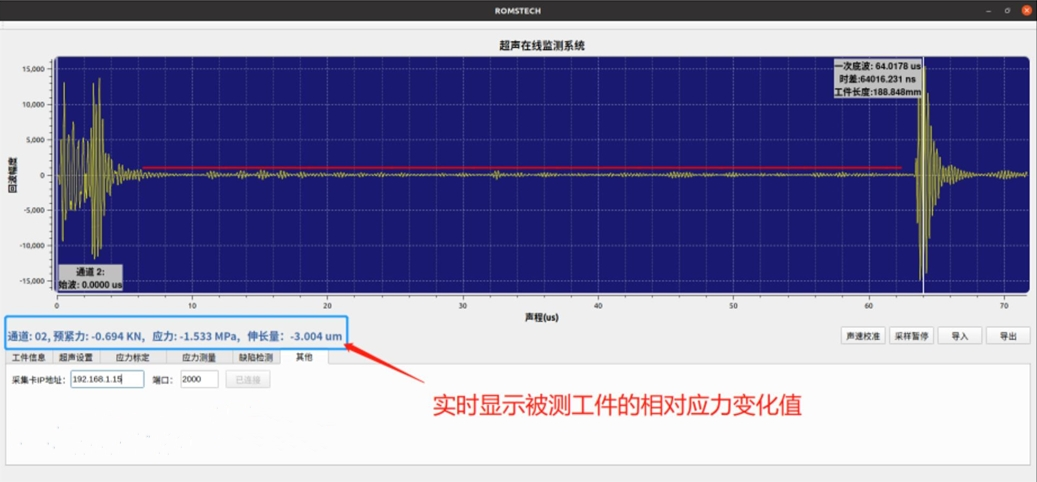

4.2超聲系統客戶端軟件

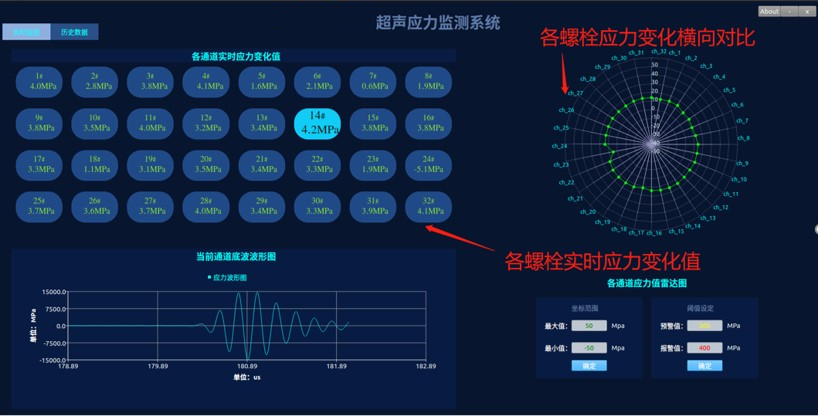

·多通道在線監測
4.3超聲系統通訊端軟件Modbus協議服務端
可以通過TCP/Modbus協議向遠程傳輸各通道實時的應力變化值及缺陷檢測狀況。
五、 應用案例

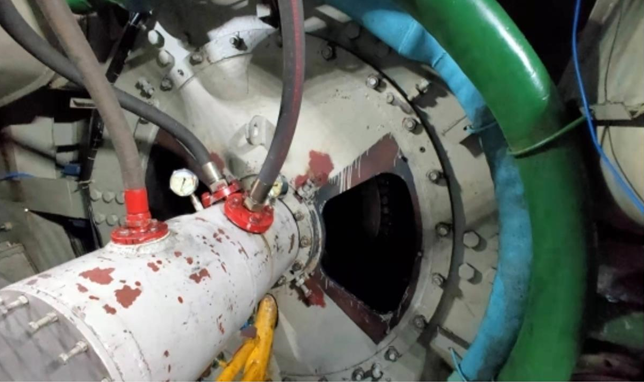

彭水電站4#機組頂蓋螺栓應力監測

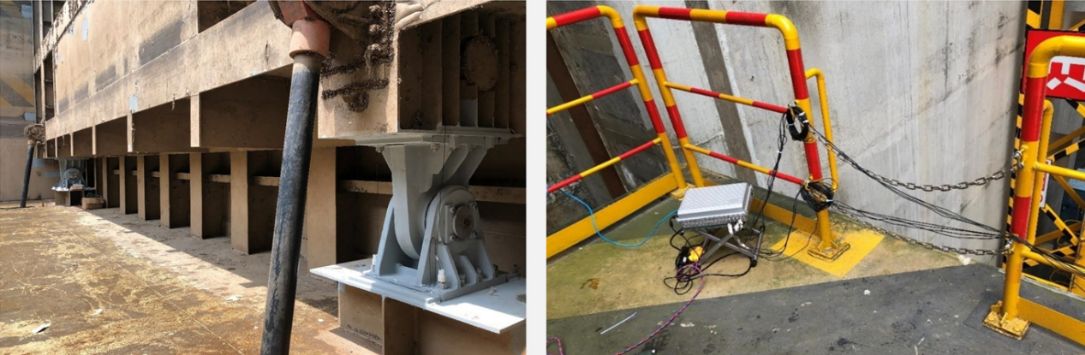

三峽升船機臥倒門底支鉸螺栓應力測試

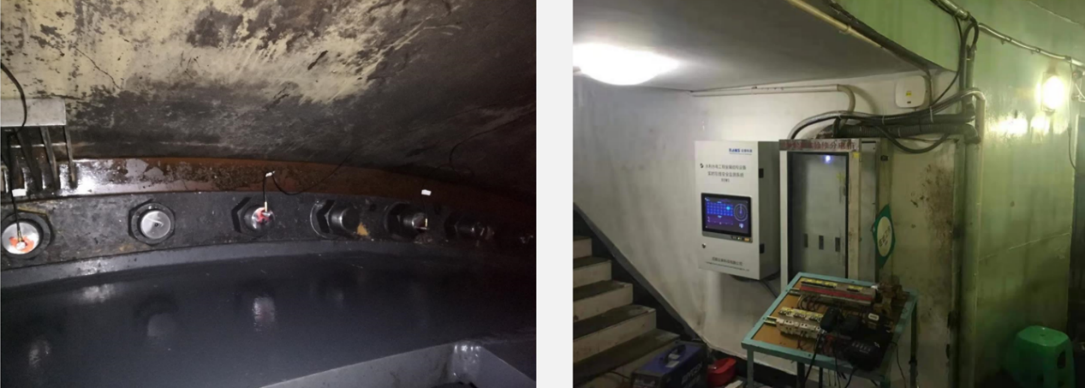

深溪溝電站4#機組頂蓋螺栓監測
山秀電廠3#機組連接螺栓監測
