應用背景
水輪機頂蓋是水輪發電機組重要的封水承壓部件，頂蓋螺栓的聯接情況是機組安裝、運行維護的關鍵工序之一。這個部位的螺栓一旦出現 預緊力松弛或疲勞斷裂的問題，將會產生災難性的后果。

系統簡介及原理

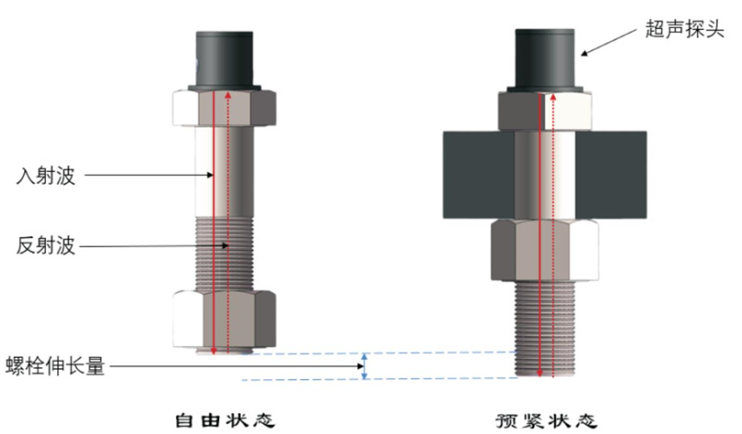

超聲波應力監測技術采用超聲法檢測螺栓的法向應力超聲波在材料中傳播時間與應力呈現一定線性關系，通過精確測量聲波的傳播速度或聲時，然后根據預先標定的應力與時差關系曲線精確計算出構件的法向應力，該技術成熟、可靠，能測量構件絕對應力，同時可以監測螺栓的斷裂。

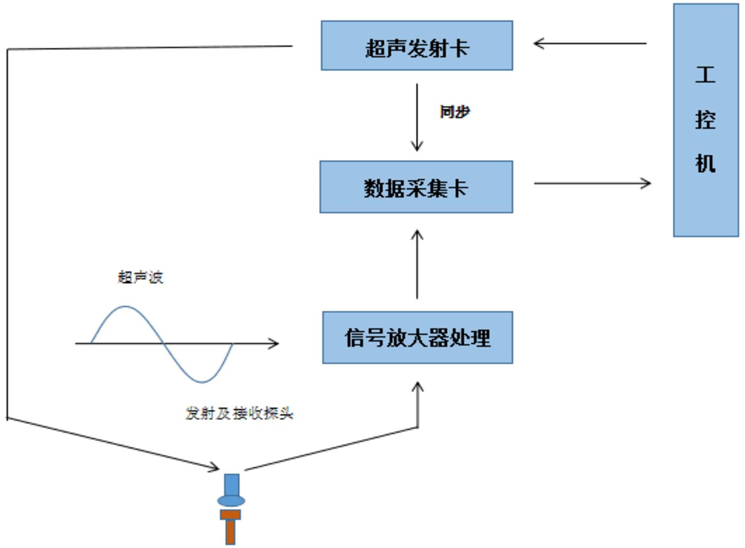

系統通過超聲發射卡產生激勵信號，超聲探頭接收到系統產生的激勵脈沖后，產生超聲波信號，超聲探頭接收到的信號被采集卡接收，經過前置濾波，然后再經過增益放大，再經過ADC模數轉換芯片轉換成數字信號，送到信號處理模塊進行信號分析，然后上傳到工控機進行顯示。

系統特點

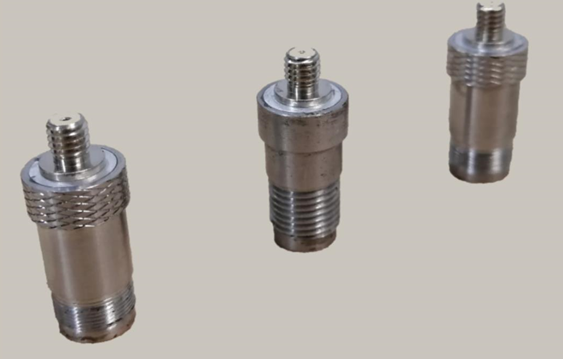

傳感器
·接口型號：M5，接口位置設計靈活，可直出，可側出
·探頭直徑：10mm，更小的直徑可以產生更大的超聲主瓣，轉換效率更高
·諧振頻率：5MHz，更大的頻率可以檢測更小的缺陷
