一、系統概述
1.1總體概述
森林草原防滅火智慧監測系統基于“空-天-地-人”相結合的技術，利用數智能感知、數據傳輸自動分析和結果反饋，形成全流程自動化的立體山火監測防護網，實現輸配電設施山火防控智慧化和信息化，從根本上實現山火前期早預警、早告警、早處置。系統主要設備包括一二次融合智能斷路器、紅外光譜防山火裝置、全景可視化監拍裝置、網絡通信設備、消防水桶等組成。其中防山火裝置、監拍裝置及網絡通信設備采用太陽能板及蓄電池供電。
1.2系統平臺介紹
系統平臺主要由前端監控中心系統，網絡傳輸系統，后臺監控管理系統構成。
·前端監控中心系統
主要負責采集和分析輸電線路實際環境中的實時數據。
·網絡傳輸系統
完成前端監控中心系統和后臺監控管理系統之間的數據通信。網絡傳輸系統支持802.11a/b/g/n標準網絡傳輸方式、TCP/IP網絡傳輸方式、運營商網絡、APN數據專網等網絡，實現前端監控裝置和監控中心之間的數據安全、穩定的傳輸。
·后臺監控管理系統
系統的管理、分析、維護中心，是整個系統的管理和遠程運維的核心。監控中心平臺管理所有的設備，接收轄區內所有設備上傳的數據，實現視頻、狀態信息、報警信息、設備控制等功能。
監控中心平臺通過傳輸網絡與前端設備資源連接，對前端監控資源進行整合，對前端設備進行集中維護和管理，負責圖像/視頻信息和報警信息的接收、監控。平臺實現對監控?cái)?shù)據的深入分析，更智能的進行輸電線路安全監測。平臺支持運行線路狀態分析系統。
輸配電線路智能在線監測項目，具備可視化的監測和預警功能、豐富的前端數據采集單元、可靠的網絡通訊裝置，能夠全面提升輸配電線路信息采集、管理和智能分析能力，將實現對責任區域的有效管理，做到事前預警，發現告警和協同處置的目標，從而減少資源損失，降低防火工作難度，提高相關部門的管理效益。
二、系統組成
2.1一二次融合智能斷路器
ZW32型數字式一二次融合成套柱上斷路器由開關本體、電子式組合互感器成套裝置 （與開關一體式集成）、數字式饋線終端（罩式）、電源電壓互感器、連接電纜等構成。開關 本體、饋線終端、電源電壓互感器之間采用航空接插件，通過戶外型全絕緣電纜連接。
主要功能
·可在線測量線路負荷電流大小
·可在線測量線路電壓大小
·可檢測單相接地故障
·可檢測相間短路故障
·可遠程設定單相接地短路、相間短路保護整定值
·可主動上報單相接地、相間短路故障信息
·具備接地跳閘功能
·具備通信加密功能
·具備重合閘功能;
·可接收系統軟件管理人員的控制命令,遠程控制斷路器分合操作;
·可采用GSM/GPRS/LTE多種通訊方式,支持GPRS/APN網絡模式;
2.2紅外光譜防山火裝置
紅外光譜防山火裝置，選用工業級紅外熱成像儀，其成像不受黑夜、陰雨、霧霾等因素的影響，可以準確的采集到走廊附近的紅外成像信息。
通過紅外熱成像儀采集紅外成像信息，對采集到的紅外成像信息進行圖像識別，使用基于Movidius神經元計算棒的前端深度學習技術，可全天候快速準確識別線路走廊附近車輛闖入、樹木生長過高、野外山火等隱患，及時報警。
一般紅外光譜防山火裝置和視頻監控裝置聯合使用，當識別出外破隱患時，會及時通知開啟視頻監控裝置，開始對線路進行錄像和拍照，上傳報警時，同時上傳一張圖像，便于用戶直觀的了解現場情況。如果客戶想查看隱患時刻錄像，以遠程查看視頻監控裝置的錄像。特別是發生事故時，為確認事故原因，可查看錄像作為證據。
技術參數
·總體要求：
（1）服務裝置采用模塊化設計，符合標準化、開放性、小型化、低功耗、低成本、易安裝的設計要求，服務軟件設計應具備可擴展性。服務裝置整體應采取防雨、防潮、防塵、防腐蝕措施，防護性能應滿足GB4208《外殼防護等級（IP代碼）》規定的IP66級及以上要求。
（2）監測服務裝置具備24小時實時視頻、定時巡視、視頻智能分析功能；具備報警圖像上傳及巡檢定時圖片上傳功能，定時拍照的圖片根據設定的時限（可調）定期回傳，視頻可回放；具備山火、煙霧的智能識別。
（3）提供專用電腦客戶端，軟件界面友好，各類有效信息采用可視化、圖表化進行展示，結合實際配置人員權限，功能包括實時視頻查看、視頻回放、告警信息推送、報警數據查詢統計、設置預置點和輪詢；具備告警信息提示、歷史數據查詢統計、數據導出等功能；
·視頻顯示功能：可實時監測同一線路多基桿塔實時視頻并實現一機同屏同時監視；多站點登錄、連接。
·錄像管理：監測后臺具有遠程設置站端系統，可集中在中心錄像存儲功能；前端裝置標配本地存儲，具有自動報警圖片的存儲記錄。
·遠程要求：通過4G無線通信網絡通道，將被監視的目標實時圖像及報警信號上傳到監測后臺。
·主動監控：管理人員能夠根據在線監測客戶端，實時查看現場情況。
·具備受控采集功能，能響應遠程指令，按設置采集方式、自動采集時間、采集時間間隔、采集點數啟動采集。
·具備電源電壓等采集功能。
·智能分析要求：
（1）具備AI分析檢測功能，當有山火、熱源等異常情況時，系統自動向后臺上傳異常圖片，如無異常則不上傳。
（2）具備大型施工機械作業檢測功能，當監控區域有大型機械作業時，自動向后臺上傳報警圖片（報警頻率可調）。

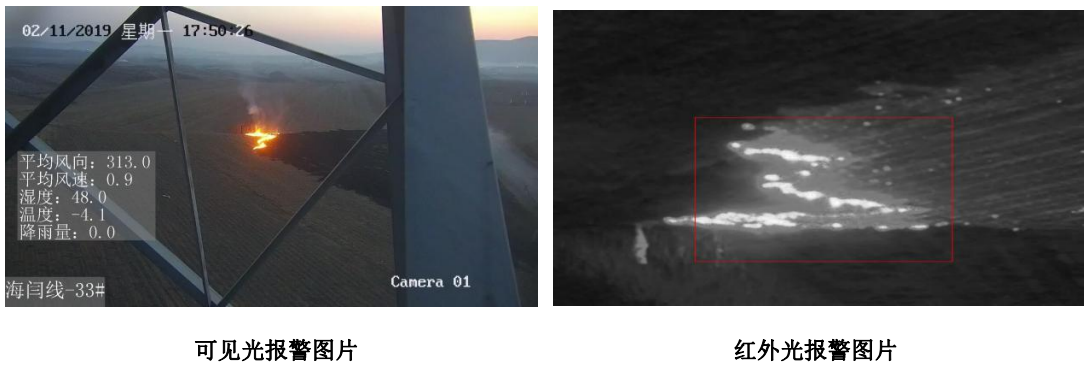

（3）需具有全天候報警功能，在夜間或天氣不好的情況下也可對紅外熱源進行圖片分析和智能判斷，及時回傳后臺。
（4）對于非有效預警信息，可以通過后臺進行設置為不推送，以免影響有效預警的信息推送。
（5）自動報警：當監測現場有異常行為發生，前端裝置能自動抓拍現場畫面，并通過聲音、震動方式推送到客戶端。所有告警信息均在告警窗實時顯示，顯示內容包括日期時間、地點、監控設備、告警內容?？蛻?hù)端瀏覽器上選擇響的事件類型和響方式，有告警事件發生時，客戶端能彈出提示窗口并有聲音提示。
事件類型和響方式，有告警事件發生時，客戶端能彈出提示窗口并有聲音提示。
|
項目 |
|
采購人要求值 |
|
可見光相機 |
可見光鏡頭 |
400萬像素 |
|
|
圖像分辨率 |
最大支持：2592*1944，（默認1280*720） |
|
|
可見光成像 |
最低照度0.002Lux @( F1.2，彩色，AGC ON) |
|
|
視頻壓縮 |
H.264/MJPEG/MPEG4，H.264編碼支持 |
|
紅外熱像儀 |
紅外熱像儀鏡頭 |
焦距10mm，監測距離1km |
|
網絡與通信 |
網絡協議 |
IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE |
|
|
安全防護 |
支持HTTPS加密和IEEE 802.1x網絡訪問控制、IP地址過濾 |
|
|
RS485控制接口 |
支持自適應HIKVISION，PELCO-P和PELCO-D(可添加)協議 |
|
|
網絡通信 |
支持電信/移動/聯通，2G/3G/4G/及光纖通信 方式 |
|
|
GPS |
北斗GPS定位功能 |
|
安裝 |
安裝方式 |
一體化安裝 |
|
充電 |
太陽能板 |
200W太陽能板 |
|
|
地線取電 |
啟動電壓4V，最大充電電流3.5A，防雷保護 |
|
供電 |
電池 |
≥100AH膠體電池 |
|
防盜 |
異形安裝螺母 |
采用內六角不常見的異形安裝螺母 |
|
系統參數 |
重量 |
整機≦15Kg |
|
|
功率 |
整機峰值功耗≤25W； 整機運行功耗≤15W； 休眠功耗≤6W； |
|
|
工作溫度 |
-25℃~+65℃ |
|
|
濕度環境 |
＜90% RH |
|
|
防護等級 |
IP66，TVS 6000V 防雷、防浪涌、防突波，符合GB/T17626.5 四級標準 |
|
云臺參數 |
角度誤差 |
≤±0.1° |
|
|
工作溫度 |
-25°~+65°（24H） |
|
|
重量 |
≤10KG |
2.3全景可視化監拍裝置
視頻監控系統實現了架空輸電線路本體及通道環境實時可視化，對線路巡檢、故障定位、故障排查、事故（破壞行為）識別分析等起到了很好的輔助作用。系統由前端監測裝置、通信鏈路及監控中心組成。系統融合了現代電子技術、現代通信技術、新能源技術、現代控制技術與現代計算機技術等先進技術，將架空輸電線路保護區建設成一個具備“端、邊、云”AI全場景智能化的實時監控系統。
·總體要求：
（1）服務裝置采用模塊化設計，符合標準化、開放性、小型化、低功耗、低成本、易安裝的設計要求，服務軟件設計應具備可擴展性。服務裝置整體應采取防雨、防潮、防塵、防腐蝕措施，防護性能應滿足GB4208《外殼防護等級（IP代碼）》規定的IP66級及以上要求。
（2）監測服務裝置具備24小時實時視頻、定時巡視、視頻智能分析功能；具備報警圖像上傳及巡檢定時圖片上傳功能，定時拍照的圖片根據設定的時限（可調）定期回傳，視頻可回放；具備工程機械的智能識別。
（3）提供專用電腦客戶端，軟件界面友好，各類有效信息采用可視化、圖表化進行展示，結合實際配置人員權限，功能包括實時視頻查看、視頻回放、告警信息推送、報警數據查詢統計、設置預置點和輪詢；具備告警信息提示、歷史數據查詢統計、數據導出等功能；
·高清變倍三攝：高清廣角可見光+黑光級攝像頭+變倍相機，具備24 小時監控輸電線路走廊環境和線路及鐵塔本體細節功能。
·計劃拍照，實時視頻，錄像檢索：支持定時拍照，手動拍照，紅外觸發抓拍，實時視頻觀看，錄像存儲與調閱。
·智能防外破：前端內置機器學習外破算法，智能識別多種外破目標。
·空間全覆蓋可視化：配置輕型云臺，可全方位觀察塔基周邊，且能多預置點拍照取證。
·智能電源管理：根據電池電量及設備充放電情況，智能管理系統電源。
·工作狀態上傳：包括設備電源狀態、相機狀態、工作溫度等狀態實時上報。
·故障上報：設備端狀態監控單元實時監控設備狀態，如發現工作異常，立即上報主站。
·平臺接入：支持國網/南網平臺標準協議，支持自定義協議。
·安全加密：設備支持國網視頻/數據安全加密接入。
·配套自研后臺系統：支持視頻預覽、圖片瀏覽、手動拍照、報警提醒等功能。
·報警推送：支持報警信息微信推送和短信推送。
·拓展功能：支持外接微氣象傳感器、聲光報警器、桿塔傾斜、喊話喇叭、外接電源等。
·智能電源管理：設備可根據電量自動調整工作模式。
|
|
名稱 |
參數值 |
|
攝像機要求 |
攝像機 |
采用主副雙攝像頭+20倍光學變焦鏡頭設計 |
|
|
傳感器類型 |
前置主副攝像機，實現通道及導線監控，主攝像機像素不低于1300萬，實現白天高清采集；副攝像機像素不低于200萬，實現夜晚監控，并可實現上下-45°+45°調節，以適應不同地形的監測需要；云臺攝像頭支持水平360°、垂直-90°~ +90°旋轉，實現對本塔狀態、金具、絕緣子串、導線和通道的全方位無死角監控 |
|
|
最低照度 |
≤0.001Lux/f1.2 |
|
|
編碼格式 |
視頻編碼H.265/H.264；圖片JPEG；且應支持H.265 High Profile |
|
|
云臺攝像機預置位可配置并中文命名 |
支持設備命名以所安裝的桿塔編號作為對象，命名為“金川公司/ XXkV+XX線/XX桿塔/方向”，攝像機OSD包括正文和時間兩部分內容；需提供桿塔現場照片證明 |
|
|
智能雨刮 |
支持 |
|
云臺要求 |
預置位數量 |
≥256 |
|
|
水平旋轉角度 |
0°～360° |
|
|
俯仰角度 |
-90°~+90° |
|
|
巡航模式 |
支持預置位、巡航線等巡航模式 |
|
供電系統 |
太陽能板 |
采用太陽能供電，太陽能板功率不小于200W，安裝于桿塔 |
|
|
蓄電池 |
電池容量：≥100AH |
|
裝置基本功能 |
遠程主動抓拍和視頻流功能 |
具備遠程主動抓拍和小視頻功能 |
|
|
網絡接口 |
1×10M/100M自適應以太網RJ45網口 |
|
|
存儲功能 |
支持固態硬盤或TF卡 |
|
|
采集處理 |
支持自動采集和受控采集，前端主機應采用固態硬盤存儲，存儲容量可滿足5天以上歷史要求，后端可隨時調用圖片文件，采用循環覆蓋方式（即存儲空間錄滿后，自動覆蓋早期存儲文件） |
|
|
自檢診斷 |
裝置工作狀態自檢、診斷、管理、自恢復 |
|
|
配置更新 |
遠程更新程序、查詢/配置、遠程調試、復位 |
|
裝置高級功能要求 |
智能分析 |
支持自動識別通道內吊車、塔吊、施工機械以及導線異物等多項智能分析 |
|
|
自動巡線 |
攝像機應自動按照預定線纜方向放大畫面巡線，提供局部的詳細視頻內容，快速發現異物懸掛等隱患信息，并識別和報警 |
|
|
預置位抓拍 |
支持 |
|
|
遠程控制 |
控制方位調整及預制位設置 |
|
|
遠程維護功能 |
工況狀態數據實時向主站管理平臺傳送 |
|
裝置應用功能要求 |
統計功能 |
后端平臺軟件具備統計前端裝置歷史太陽能充電數據、放電數據、蓄電池剩余數據，支持日期查詢 |
|
|
|
|
|
|
數據疊加 |
OSD疊加技術，在視頻瀏覽界面實時顯示前端裝置太陽能充電電壓、使用電流、蓄電池剩余電量 支持自定義文字和時間疊加 支持太陽能充電信息/電池信息疊加 疊加線路名稱 |
|
|
防外力破壞 |
輸配電線路監控區域施工機械智能識別。 |
|
軟件管理要求 |
|
具備對圖像監控裝置的運行狀態監控與管理功能。 |
|
|
|
具備裝置故障診斷功能，并把診斷信息傳輸?shù)街鳈C(jī)。 |
|
|
|
當裝置判斷出現可恢復的運行異常、錯誤等故障時，應自動恢復。 |
|
|
|
具備遠程重啟功能，支持遠程斷電重啟。 |
|
|
|
具備蓄電池自動浮充電能、過壓保護、欠壓保護、過流保護等管理功能， 并具備溫度變化自動調整充電電壓功能。 |
|
|
|
具備電量與負載分級管理功能；根據當前蓄電池電量、功耗等，按重要性宜分級切斷負載，并調整裝置工作模式。 |
|
|
|
具備對蓄電池電量、電池電壓、充放電狀態、工作溫度等供電電源狀態進行監測功能，并上傳相關信息。 |
|
|
能耗管理 |
能具備自身電源低功耗管理功能，無圖像（圖片）請求時須進入相應的低功耗模式。工作模式自適應，根據電量自動切換工作模式。實時值守、抓拍模式、休眠模式等自動分布，保證在最低電量下還能延續工作。 |
|
|
流量管理 |
具備對無線數據流量進行監測和管理的功能，能設置每天流量限額、防止流量浪費。 |
|
電壓等級要求 |
|
支持10kV~110kV |
|
配置方式 |
|
WEB界面配置 |
|
通訊要求 |
通訊模塊 |
選配全網通通信模塊，支持4G/3G/GPRS等 |
|
整體性能要求 |
可靠性（平均無故障工作時間） |
MTBF應不低于25000h |
|
|
年均數據缺失率 |
應不大于 1％ |
|
|
使用壽命 |
≥5年 |
|
|
整機功耗 |
休眠模式（可網絡喚醒）≤0.2W |
|
|
重量 |
裝置主機小于3kg |
|
|
防護等級 |
不小于IP66防水防塵等級 |
|
|
外殼材質 |
采用鋁合金材料，堅固耐用 |
|
|
安裝支架 |
采用不銹鋼，緊固件采用熱鍍鋅處理，適應角鋼塔、水泥桿、鋼管桿（塔）不同類型的桿塔 |
2.4消防水桶
·容量：1000L
·材質：HDPE
·特點：
（1）外框架采用熱鍍鋅鋼管焊接成型底部托盤通過防滑螺絲固定，堅固、耐用、耐腐蝕；
（2）內膽上鑄有容積的刻度，用戶可以利用容器的透明特性，清楚地看見容器內的液體全高度；
（3）上灌裝口配備DN150呼吸閥螺紋蓋，下放料口安裝球閥（密封件采用進口膠），能安全的快速?gòu)氐椎呐帕稀?img src="/upload/2023-05/2305066455b356ab73d.png" />
三、 系統功能
3.1顯示界面

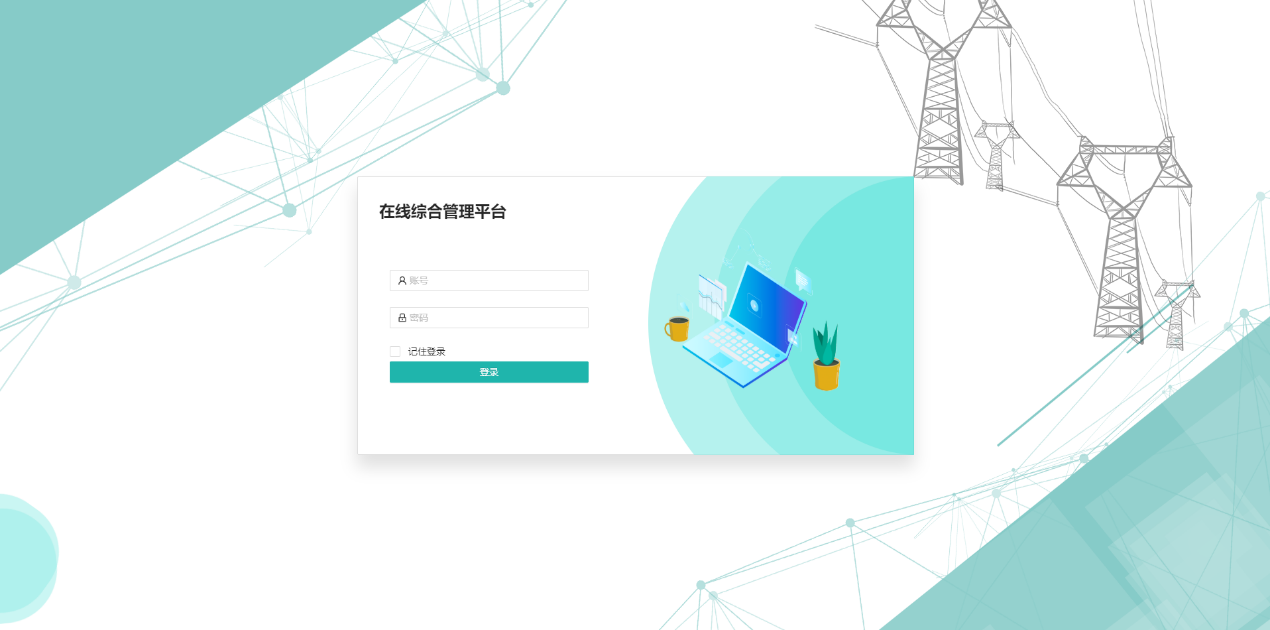

登錄界面

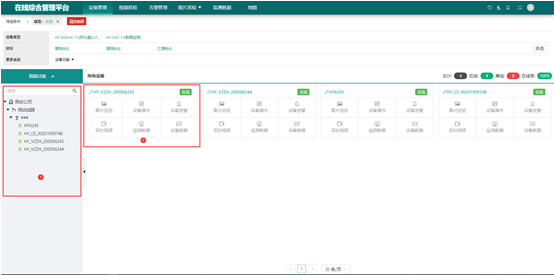

設備列表
3.2設備狀態
功能簡介：設備狀態頁有多個部分內容，包括相機狀態、設備電量、在線狀態、主機狀態以及所有的傳感器數據。

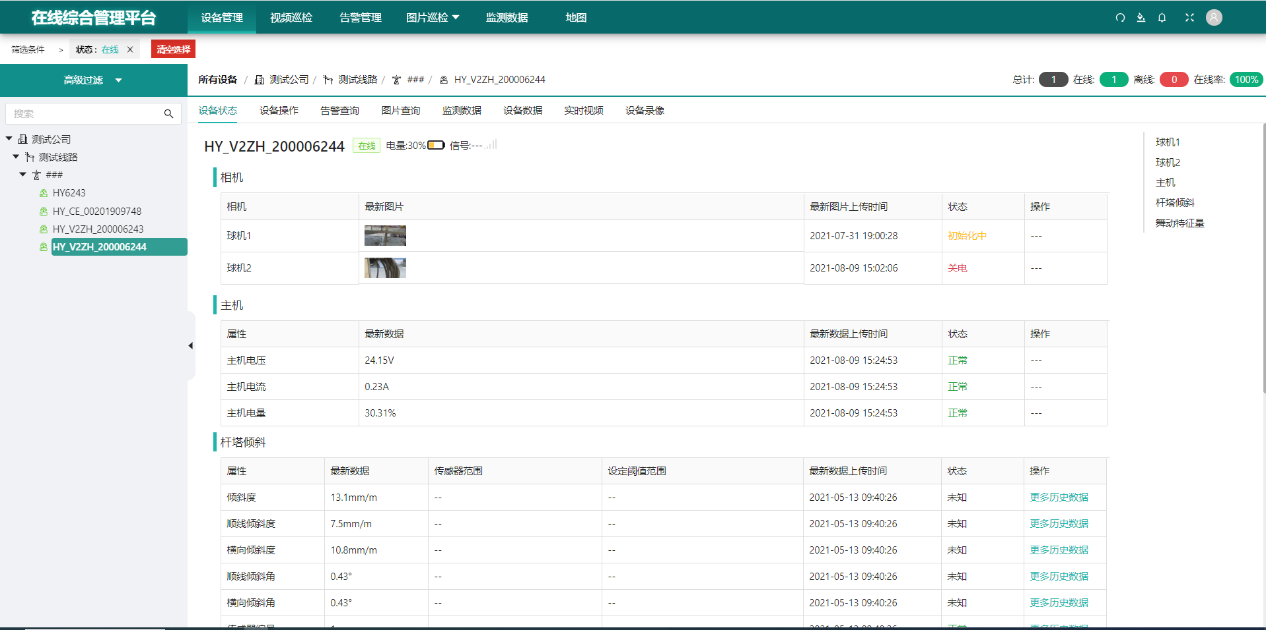

設備狀態
3.3圖片巡檢
該功能包括了圖片查詢、線路巡檢、圖片輪巡等模塊，主要是對設備上傳的圖片行展示等功能。
3.4視頻巡檢
設備視頻部分查看具體設備的實時視頻、云鏡實時控制、設備基本狀態等。點擊設備操作選項卡可以對設備進行控制；點擊設備狀態選項卡可以查看設備的基本狀態信息，基本配置等。
3.5告警管理
在監控終端登錄賬號，可查看歷史報警情況，并會彈窗顯示即時報警，點擊可查看具體照片。
四、 供電方案
由于前端監控設備使用場景的特殊性，如項目地點天氣晴朗，光照充足，可采用太陽能+蓄電池組的供電方案。

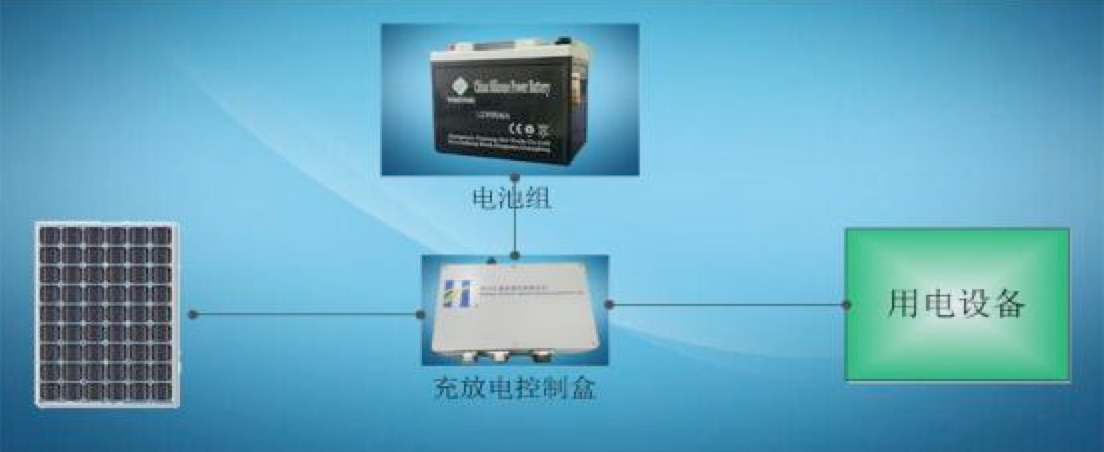

太陽能和蓄電池結合的供電模式具有技術成熟、轉化效率高、易于安裝部署、可靠性高等優點。供電系統主要由太陽能電池板、蓄電池和充放電控制盒、蓄電池保溫箱等部分組成。供電系統采用分體式設計，每組蓄電池獨立安裝在一個機箱內。太陽能板通過充放電控制盒連接蓄電池，充放電控制盒的一個接口連接集成主機，主機對蓄電池狀態進行監測，當蓄電池電壓低于閾值自動開啟充電，當蓄電池充滿電自動停止充電。供電系統輸出穩定的電壓，保證整個監測裝置正常運行。充放電控制盒集成防雷保護裝置，可以有效隔絕大電流、大電壓對設備的威脅，保證監測裝置穩定、安全工作。供電系統工作在野外，環境惡劣，因此各部件做了多種工藝處理。太陽能板設計了堅固的安裝支架，防止在塔上松動、吹翻；蓄電池在選用高性能蓄電池的基礎上做了加固和保溫處理，可以在低溫環境中正常工作；充放電控制保護器件集成在一個保護盒中，安全性和穩定性得到保障。
五、 應用案例
主要對經濟運行指標進行分析，分析方式是按月度同上一年同期月度值和年累計值對比分析。指標展示頁面可以快速查詢到任何年度月份的指標展示。

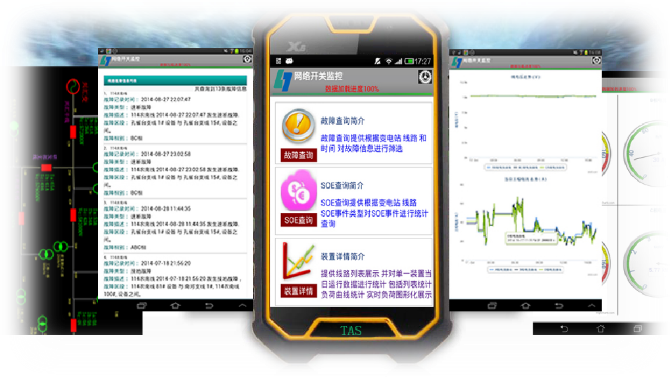

手機APP

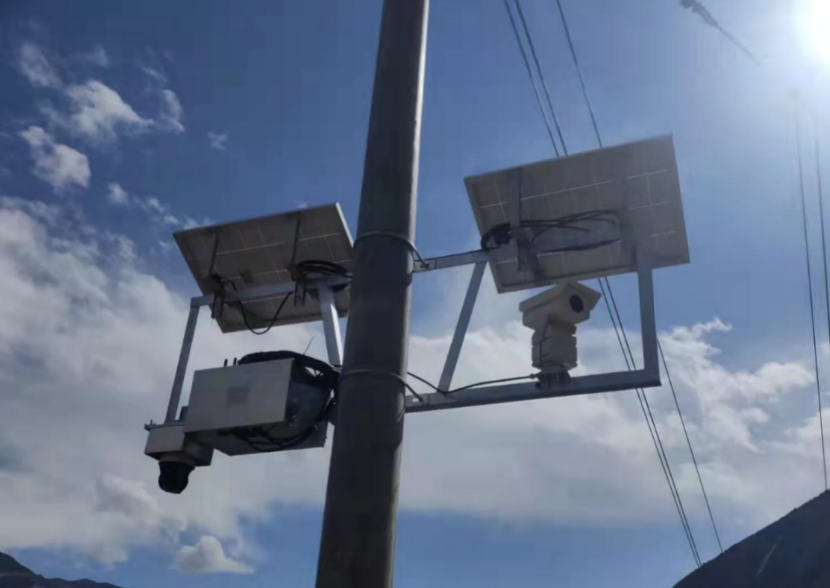

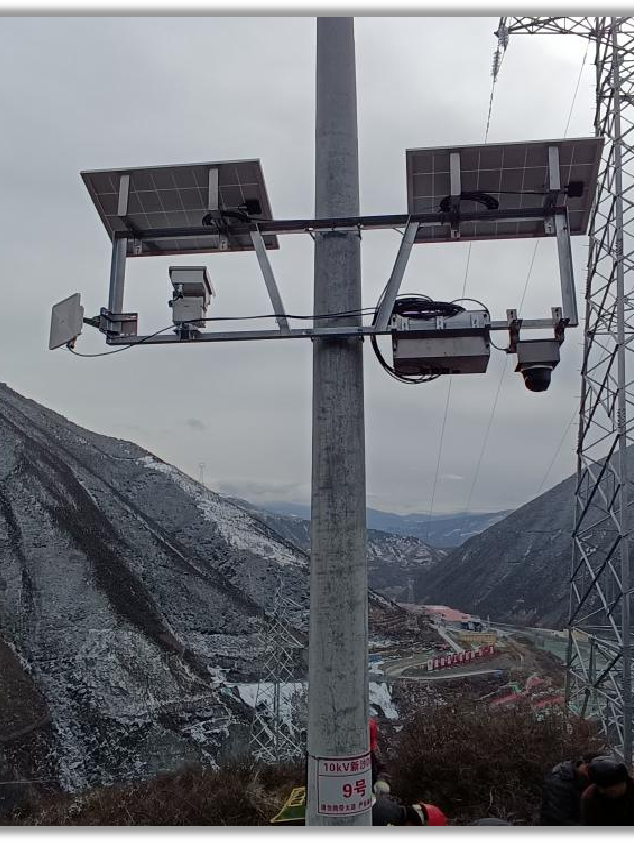

紅外光譜防山火裝置 全景可視化監拍裝置
