一、方案概述
1.1研發背景
水電站需要分別在大壩、廠房、GIS樓等廠區內各部位制作集團文化理念、安全文明生產、標準化檢修等標識標牌以及其他相關工作，營造和諧穩定、安全發展的濃厚氛圍。為了更全面實現水電站生產經營管控和對外品牌形象宣傳，需要一套統一的、規范的、完整的及多維度的指標分析內外展示平臺，在營地和廠區進行大屏展示，當前對經營數據的展示方式比較少，為了適應企業經營管控和展示需要，需要根據使用人員的需要從多維度，多種展示形式對指標數據進行綜合展示。
1.2面臨的問題
·數據自動采集不全面
生產指標自動化一直是發電企業不斷追求的目標，而硬件測點數量和部分無法由測點取得的參數限制了指標自動化的全面實現，需要一個集自動取數、手動填報和自動計算于一體的信息系統來彌補這些缺陷。
·軟件系統相對獨立
各系統的相對獨立，就造成系統的數據彼此不能交互，無法進行共享和大數據分析形成指標數據。
·數據統計難度大
數據無法共享和分析，就形成有用的統計數據，就無法為決策層提供必要的輔助決策的依據，管理效率就會大大降低。
1.3系統目標
建設一套符合電站的智慧經營展示平臺。以系統數據自動采集和手工數據錄入／導入相結合的方式保證數據源的完整性，并對數據從經濟運行、對標管理、班組對標、公司工作概況、發電概覽、生產提示六個方面建立電站智慧經營決策指標體系，全方位為電廠經營生產、管理決策提供支撐。
1.4建設內容
（1）搭建智慧經營展示平臺，提供數據采集和數據運維的功能；
（2）通過對電廠生產、安全和管理數據的分析，形成經濟運行、對標管理、班組對標、公司工作概況、發電概覽、生產提示六方面電廠管理指標體系。
（3）對形成的六方面慣例指標數據實時接入LED大屏進行展示，并自動匹配大屏的分辨率和尺寸。
1.5系統要求
·系統的實現應參考國際標桿并結合現狀，采用先進可靠的設備和技術，確保系統的先進性和成熟性，保證投資的有效性和延續性。
·系統必須要達到企業級的安全標準，提供良好的安全可靠性策略，支持多種安全可靠性技術手段，制定嚴格的安全可靠性管理措施。
·系統應基于國內外業界開放式標準，統一規劃，為未來的業務發展奠定基礎。
·系統應具備靈活的可擴展性，具備方便地適應業務需求的變化、迅速地支持新業務的能力。
·系統應易于使用與維護，具備良好的用戶操作界面、人性化的管理工具和完備的幫助信息。
1.6方案特色
·統一智慧經營平臺
統一的用戶管理體系，采用B／S架構，通過接口與外部系統集成統一的Web應用環境。
·多計劃任務模型
系統允許用戶根據需要定義計劃任務，以便定時執行某些任務。
·靈活自定義查詢
通過鼠標拖拽即可方便快速的查詢分析主題數據。
·大數據處理能力
系統提供具有大數據處理能力的數據服務整理組件以及對應的可視化工具。
·SOA集成支持
提供開發的SOA接口，支持與其他系統無縫集成。
二、 詳細方案
2.1設計原則
·前瞻性
要充分考慮電廠未來技術發展趨勢，科學審慎的在公司選擇覆蓋應用；要通過信息技術手段，充分體現公司各個生產管理環節的互動性和信息化，充分體現企業經營管理的集中化。
·靈活性
要以面向服務的設計理念，借助信息服務總線的業務應用柔性接入機制支撐未來業務的調整和發展需要，并以先進的技術手段實現靈活的展現形式。用戶可以根據實際業務需要，進行指標定制化展示。
·安全性
要通過技術手段保障業務、應用和數據領域涉及的信息安全，要增強系統的防災抗破壞能力，要部署智能信息風險識別、處理能力。
·針對性
本技術方案著重在電廠總體規劃下的各系統之間的集成可行性。因此方案必須具有較強的針對性，能根據當前的需求和差距分析設計出較為實用的集成技術架構。
·開放性
本項目是采用標準化成熟的組建研發模式，以后可以快速自主的集成和提供相關的數據或頁面展示服務。
2.2平臺基礎功能
基礎平臺主要完成數據錄入／采集，數據整理計算，數據展現和系統管理四部分功能。
數據錄入／采集：通過基礎平臺設計數據錄入界面和數據采集接口，保證數據源的完整性、及時性和準確性。

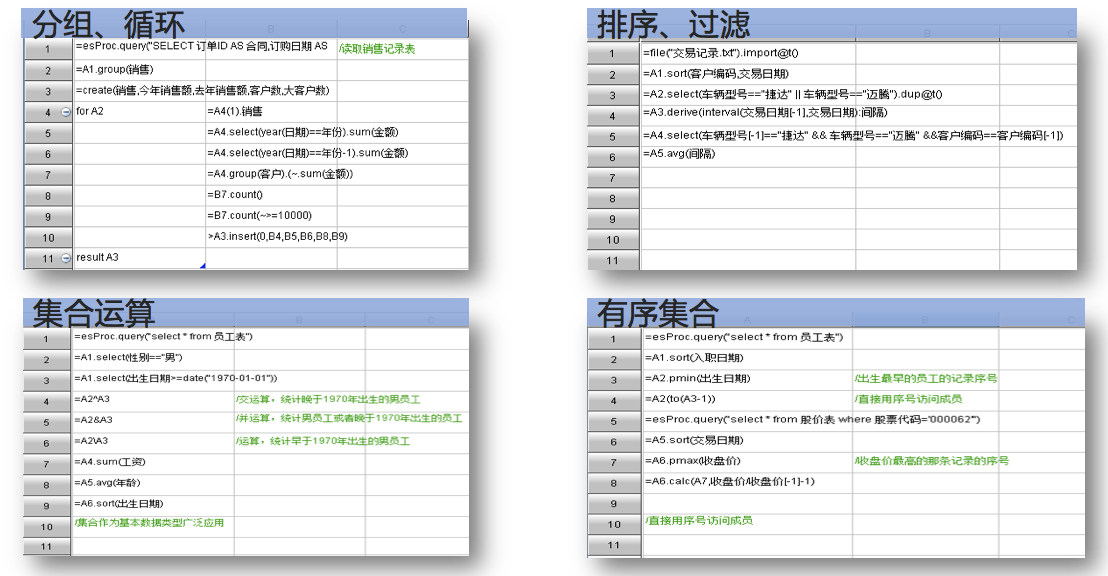

數據整理計算：根據業務分析需要，提供數據分組、循環、排序、過濾、集合運算和有序集合等多種數據整理方式，保證多維度、多視角指標體系展示業務需求。

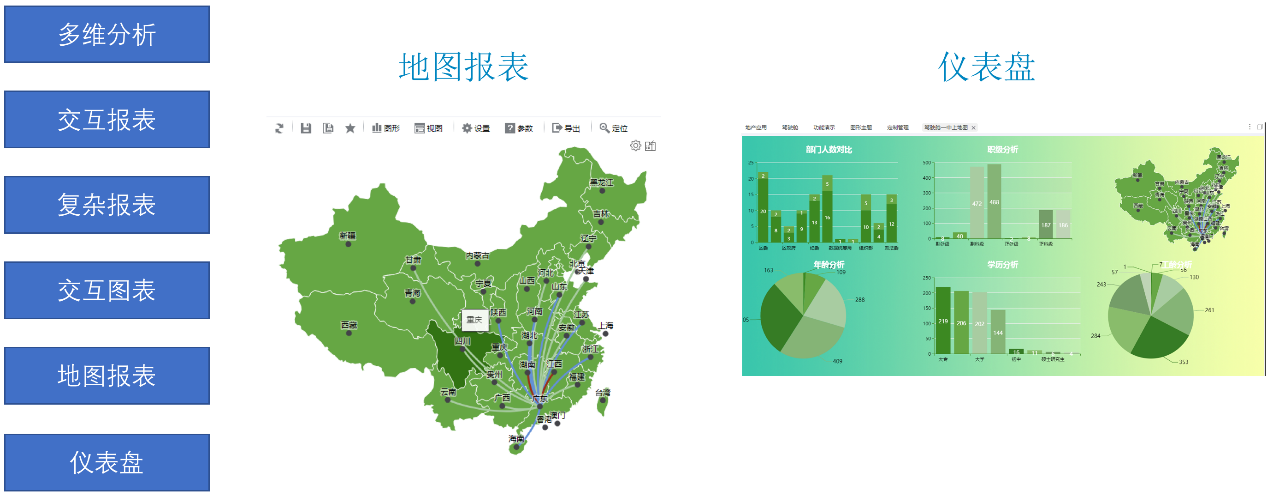

數據展現：提供數據豐富的展現形式的設計工具，根據實際業務應用場景進行選擇，并支持PC端，大屏，移動端展示應用。
系統管理：
1. 用戶管理：對系統用戶信息進行有效管理，包括權限管理，并與角色管理進行綁定。支持通過 EXCEL 和接口方式導入用戶基本信息，確定用戶類型和對應角色及權限信息。
2. 角色管理：管理系統內角色信息，完成對各角色操作權限的分配與管理，支持與部門關系的綁定。通過將角色分配用戶，完成用戶權限的批量管理。
3. 業務庫管理：管理業務庫對應數據庫類型、連接方式、數據庫名稱、IP 地址、端口、用戶名 和密碼等信息，連接測試通過后，正式生效。
4. 日志管理：記錄各業務模塊的操作信息，包括操作用戶、操作描述和操作時間等。

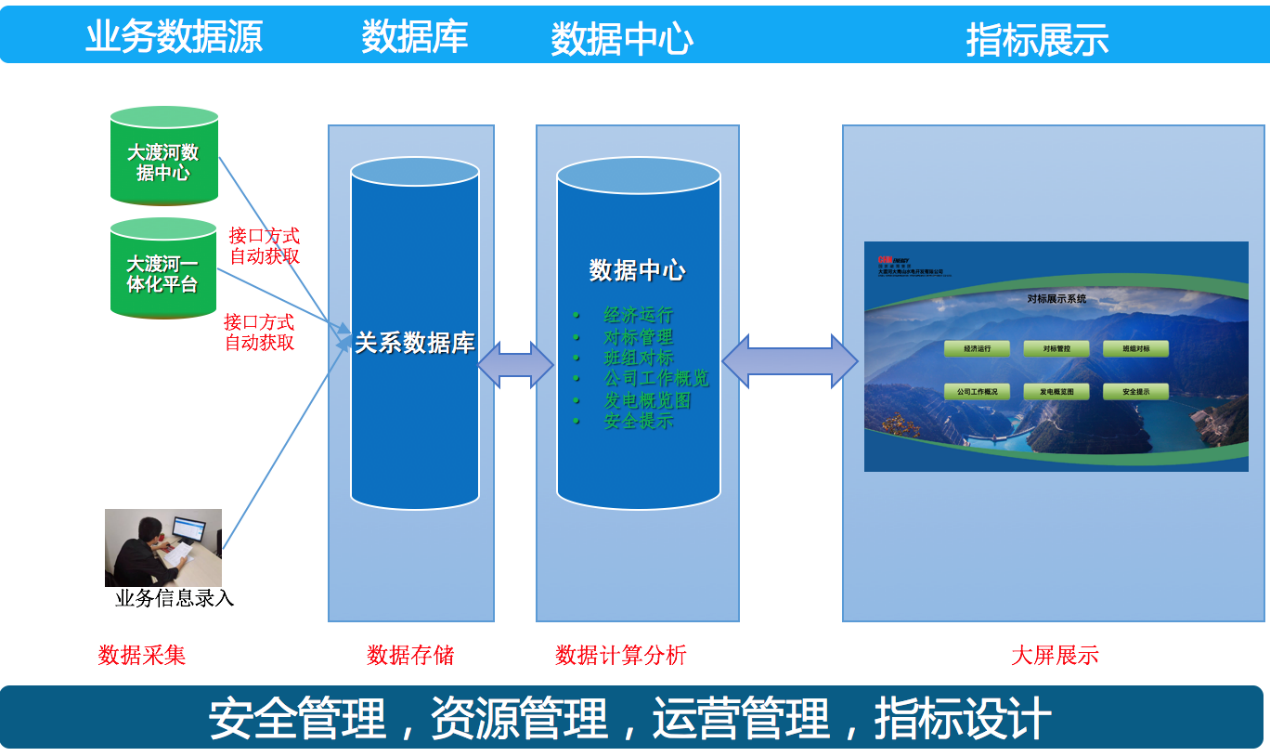

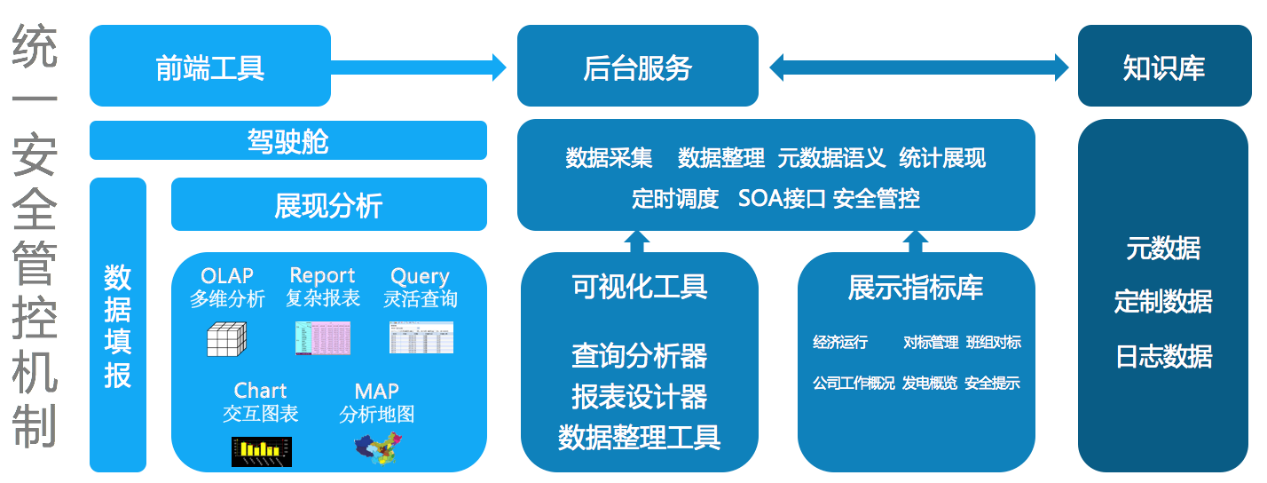

基礎管理平臺技術架構圖
2.3數據采集
智慧經營展示平臺數據采集主要負責指標展示平臺的數據收集，采集方式有系統自動采集和手工錄入兩種方式。
數據采集思路：
數據采集方式：
|
展示指標 |
單位 |
數據采集方式 |
|
經濟運行 |
|
|
|
發電量指標 |
億kWh |
大渡河一體化平臺 |
|
機組利用小時數指標 |
h |
大渡河一體化平臺 |
|
機組耗水率指標 |
|
大渡河一體化平臺 |
|
機組等效可用系統指標 |
% |
手工錄入 |
|
廠用電率指標 |
% |
大渡河一體化平臺 |
|
綜合廠用電率指標 |
% |
大渡河一體化平臺 |
|
水量利用率指標 |
% |
大渡河一體化平臺 |
|
設備缺陷數指標 |
項 |
手工錄入 |
|
對標管理 |
|
|
|
“重細節、找問題、強管理”活動指標 |
% |
手工錄入 |
|
電力生產安全管控指標 |
% |
手工錄入 |
|
電力生產現場管控指標 |
% |
手工錄入 |
|
電力設備缺陷管控指標 |
% |
手工錄入 |
|
市場營銷管控指標 |
|
大渡河數據中心 |
|
班組對標 |
|
|
|
操作項目指標 |
項 |
手工錄入 |
|
電力市場指標 |
% |
手工錄入 |
|
安全文明生產缺陷指標 |
個 |
手工錄入 |
|
工作票指標 |
張 |
手工錄入 |
|
開停機次數指標 |
次 |
手工錄入 |
|
培訓指標 |
分 |
手工錄入 |
|
流動紅旗指標 |
分 |
手工錄入 |
|
宣傳指標 |
積分 |
手工錄入 |
|
公司工作概覽 |
|
|
|
公司工作概覽 |
|
手工錄入 |
|
發電概覽圖 |
|
|
|
大渡河發電概覽圖 |
|
大渡河數據中心 |
|
發電概覽圖 |
|
大渡河數據中心 |
|
安全提示 |
|
手工錄入 |
2.4展示指標體系

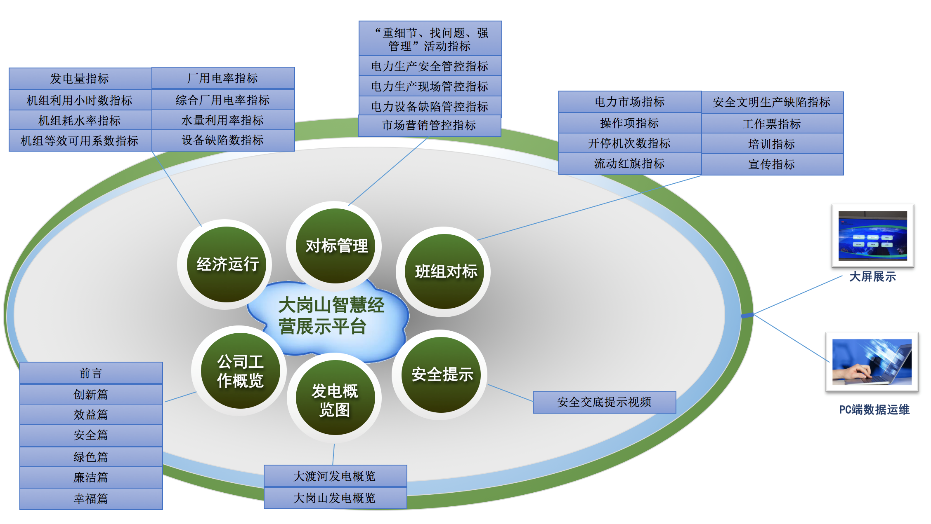

智慧經營展示平臺指標體系展示分六大板塊，包括經濟運行、對標管理、班組對標、公司工作概覽、發電概覽圖和安全提示。
2.4.1首頁
提供經濟運行，對標管理，班組對標，公司工作概覽，發電概覽圖和安全提示六大指標主題導航功能。

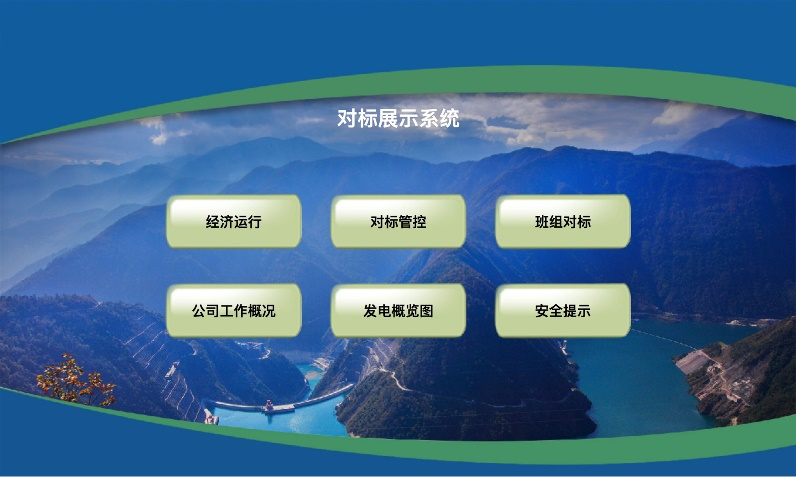

首頁
2.4.2經濟運行
主要對經濟運行指標進行分析，分析方式是按月度同上一年同期月度值和年累計值對比分析。指標展示頁面可以快速查詢到任何年度月份的指標展示。

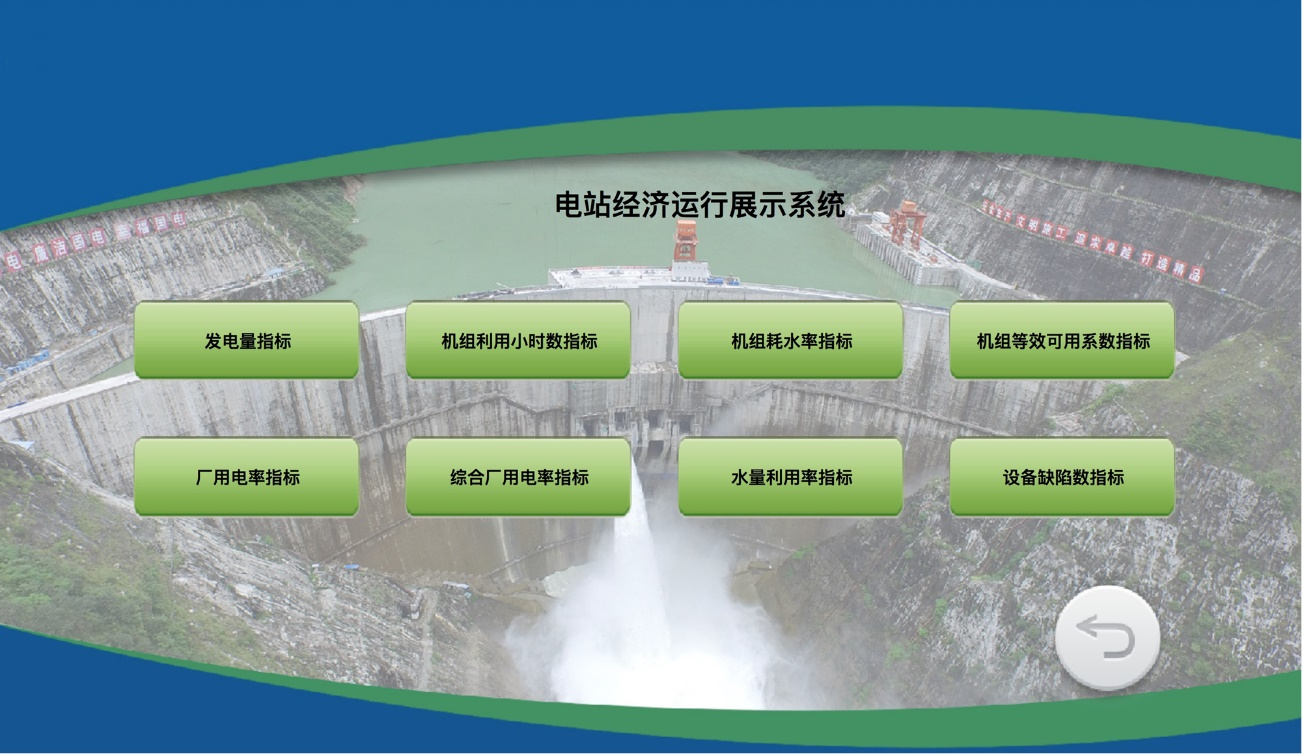

經濟運行指標導航

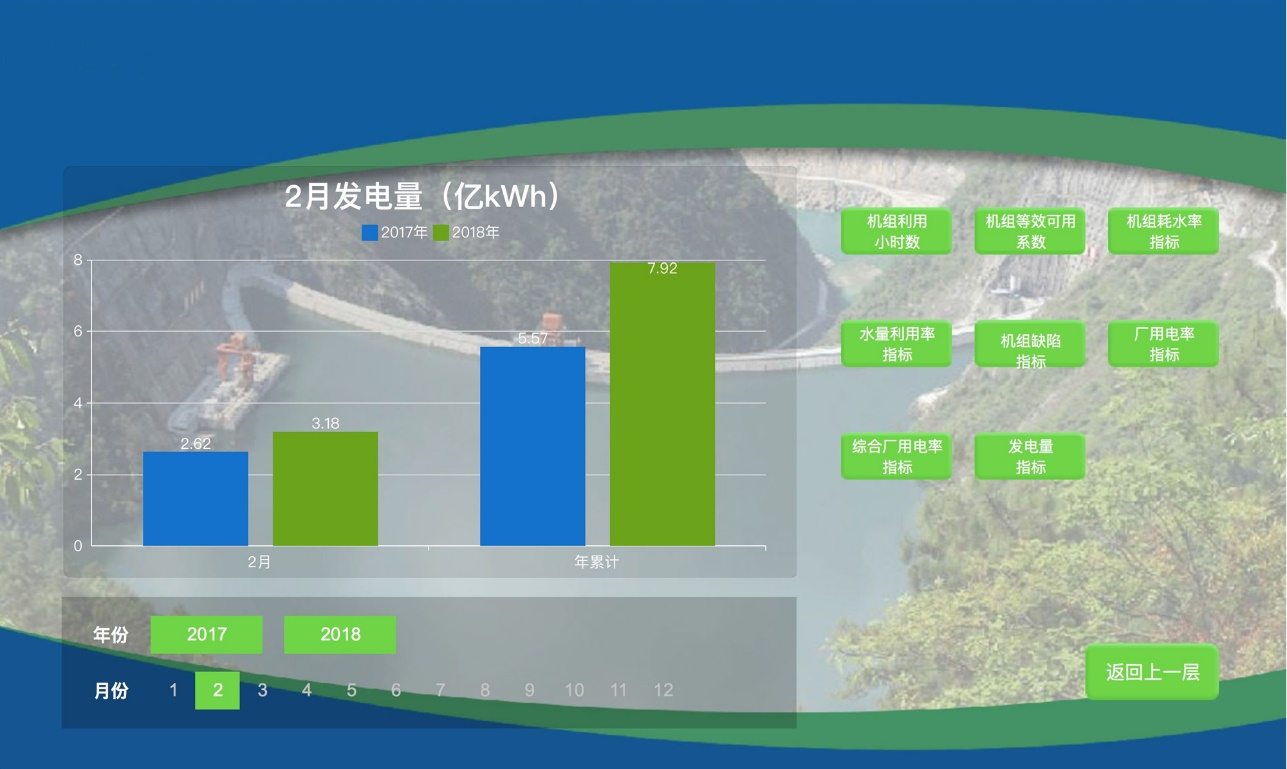

經濟運行指標展示
2.4.3對標管理
主要對電力生產和市場營銷指標進行分析，分析方式是按月度同上一年同期月度值和年累計值對比分析。指標展示頁面可以快速查詢到任何年度月份的指標展示。
對標管理指標導航

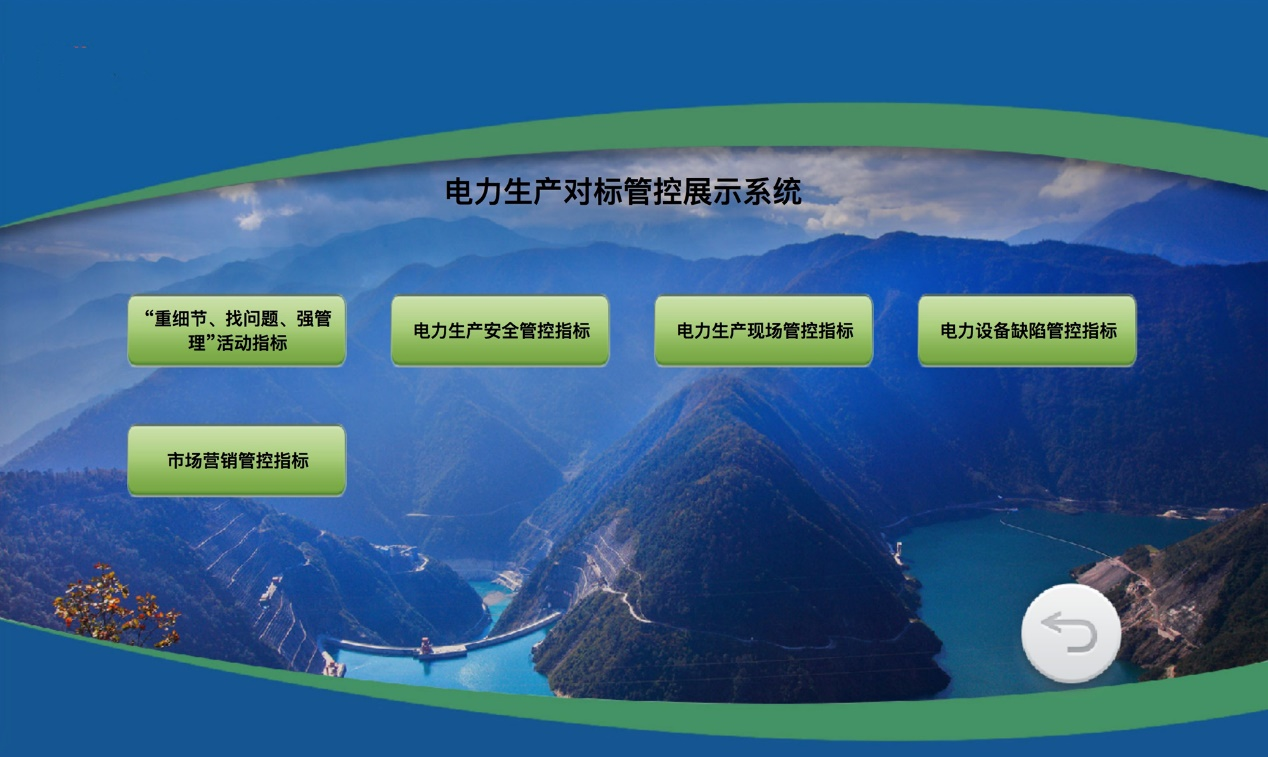

對標管理指標展示
2.4.4班組對標
主要對運維班組的指標進行分析，分析方式是按月度同上一年同期月度值和年累計值對比分析。指標展示頁面可以快速查詢到任何年度月份的指標展示。
班組對標指標導航

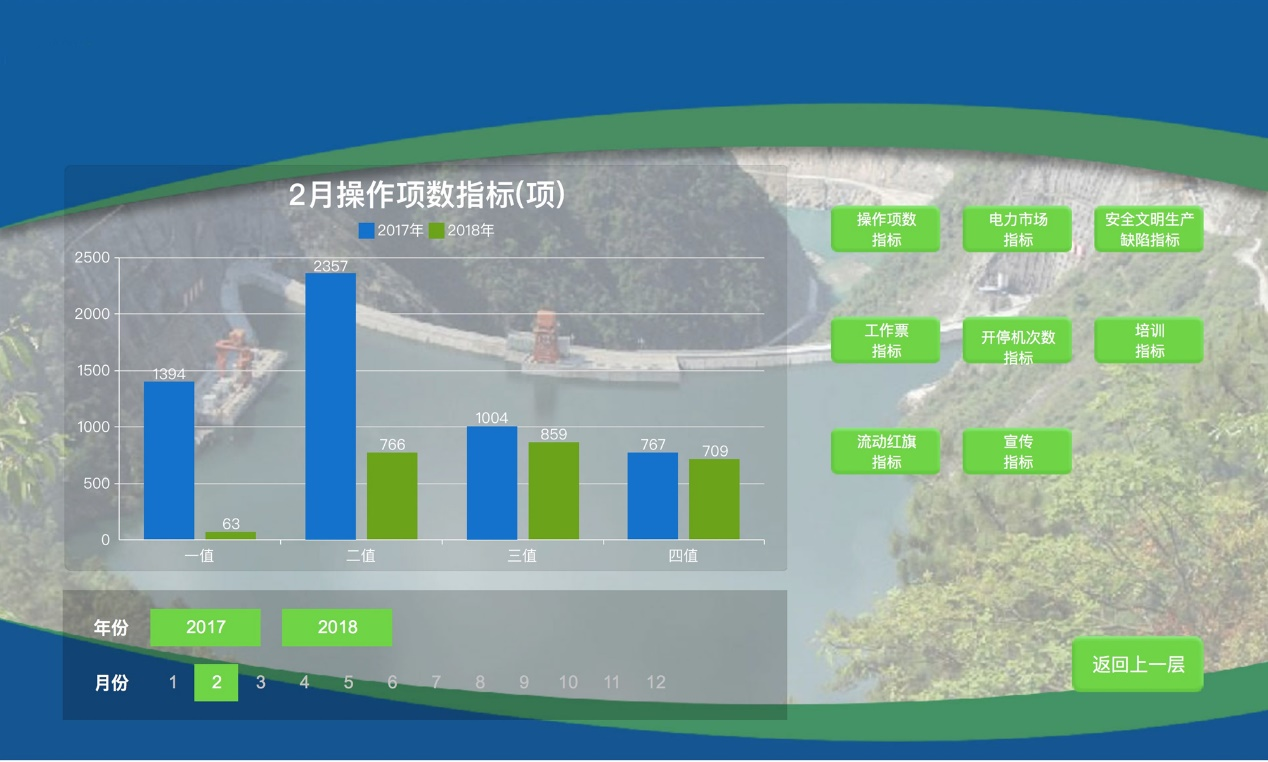

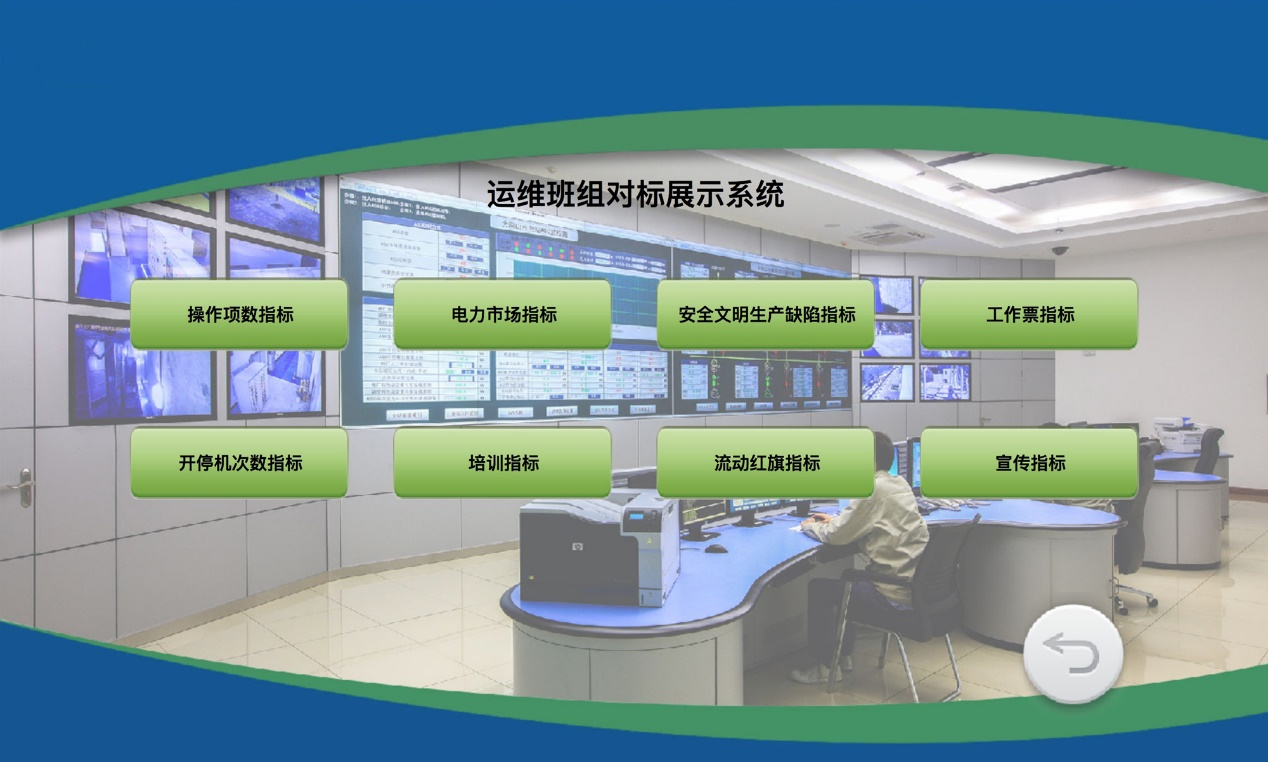

班組對標指標展示
2.4.5發電概覽圖
主要展示水電站發電概覽。

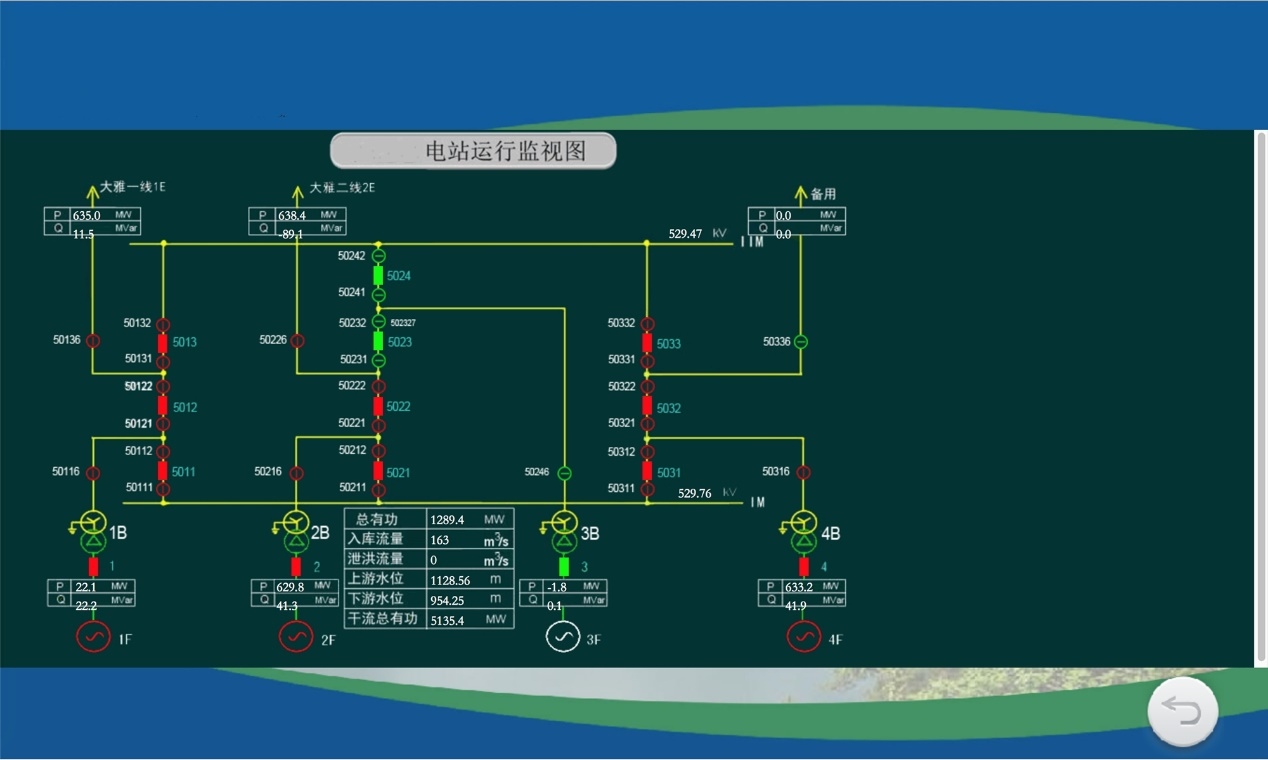

某水電站發電概覽
2.4.6安全提示
提供一個電廠安全交底視頻在線播放播放。
視頻頁面
